Ende 2022 ist unsere Thetford Kasetten Toilette, die Pössl uns in den Van eingebaut hatte, einer „Evo L“ Trocken Trenntoilette (TTT) von Trellino gewichen…
Ziel ist es an dieser Stelle ein Baukastensystem anzubieten mit dem hochwertig und preiswert die Herausforderungen an die Belüftung von Camping-WCs gelöst werden können.
Der Hauptgrund für TTT generell und Trelino im speziellen war für uns die längere Autarkie bei TTTs und dass für uns kein Fabrikat in Frage kommt wo man „in den ausgeschiedenen Feststoffen herumkurbeln“ muss…
Nun gilt es wie bei jedem Camping WC Gerüche zu verhindern oder zu vermeiden. Dazu haben wir diese Anforderungen aufgestellt:
- Zumindest bei warmen Temperaturen einen permanenten leichten Unterdruck im WC zu haben
- Während die Dauerlüftung aktiv: Geräuschlos
- Bei höheren Temperaturen und fall Mal längere Intervalle bei der Entsorgung nötig werden, während der Nutzung eine kräftige Luftabsaugung zu haben => Powerlüftung
- Automatische Aktivierung der Powerlüftung (für später vorgesehen)
- Individualisierbarer Einbau / Umsetzung
- Kostengünstig
- Optionale Füllstandsmessung Flüssgkeitsbehälter und Benachrichtigung
Auswahl des Lüfters
Es ist generell ein Widerspruch einen hohen Luftdurchsatz haben zu wollen plus lautlose Lüftung. Ein üblicher Durchmesser für Luftschläuche bei Wohnmobil Belüftungen sind ~25mm innen. Für niedrigen Geräuspegel und auch noch guten Luftdurchsatz benötigt man große Lüfter die dann mit niedrigerer Drehzahl laufen können.
Daher wurden zwei 80 mm Lüfter getestet:
- Noctua NF-R8 redux-1800 PWM (ca 13€)
- ARCTIC P8 PWM PST CO – 80 mm (ca. 9€)
Relevant ist für uns die Lautstärke im unteren Drehzahlbereich und die unterscheidet sich kaum. Gefühlt ist bei den neu gekauften Lüftern der Noctua minimal leiser.
Gewählt wurden Lüfter mit PWM Ansteuerung. Das bedeutet die „4 Pin Lüfter“ werden direkt mit 12V versorgt und die Geschwindigkeit regelt der Lüfter intern selbst anhand eines PWM Signals welches von außen zugeführt wird. Wird das PWM Signal unterbrochen regelt der Lüfter übrigens auf 100% hoch. Das werden wir später noch für die „Power-Lüftung“ missbrauchen…
Im Gegensatz zu 2-3 poligen PC Lüftern springt ein PWM Lüfter der niedrig drehen soll zuverlässig an.
Tipps:
- Wenn ein neuer 2-3 poliger 12V PC Lüfter mit 5V langsam + leise nutzbar ist, kann es sein, dass dieser nach etwas Alterung bei 5V nicht mehr anspringt.
- Vergleich von Lüftern: Standard sind oft 40x40x10mm. Wir nutzen 80×80*25mm. Der Wechsel von 40 nach 80mm ergibt eine vierfache Fläche und zusätzlich 2,5 fache Dicke. Also vereinfacht: 10-facher Durchsatz wie der 40mm Lüfter bei gleicher Geschwindigkeit.
- Die Lautstärke der Belüftung ergibt sich vor allem aus den Geräuschen des Lüfter-Lagers (~Qualität), Umdrehungen des Rotors und den Geräuschen wenn der Luftstrom jeweil an einem Gitter oder der Aufhängung des Rotorblatts „abreisst“. Somit sollte der Lüfter langsam laufen und trotzdem viel Durchsatz haben… Er sollte also „groß“ sein…

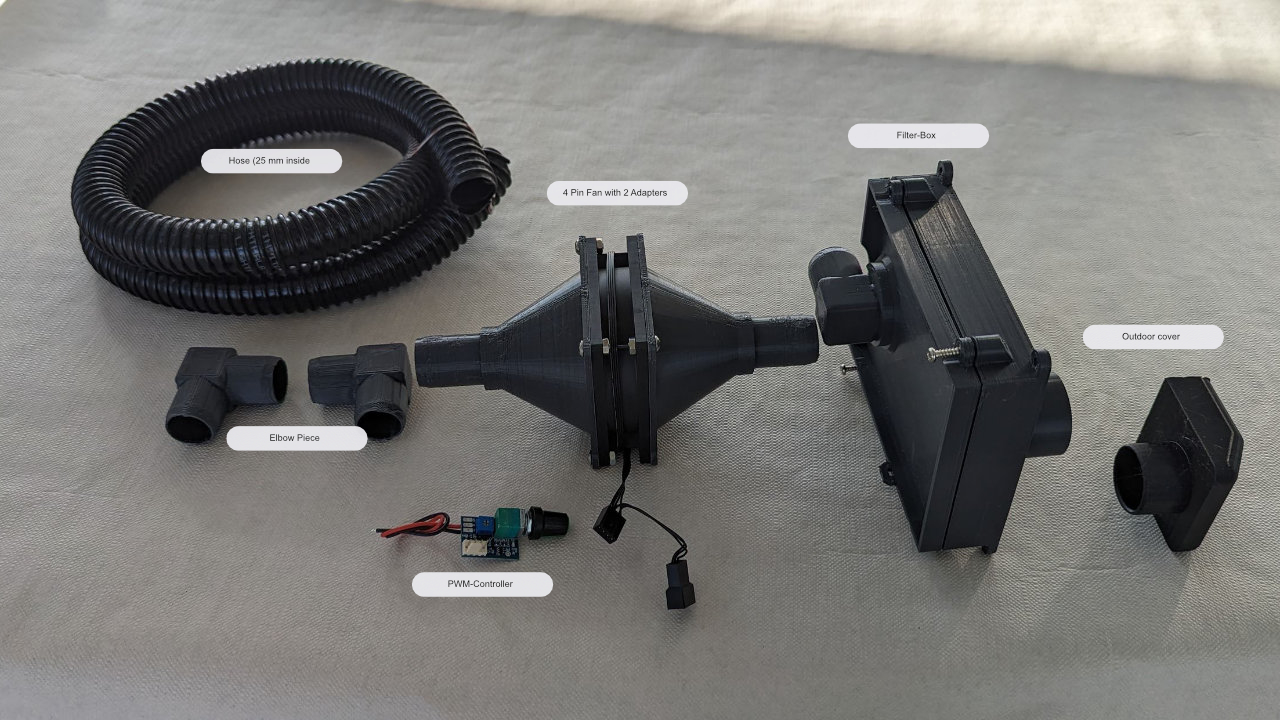

Wir brauchen also folgende Komponenten (Kosten: ab 20€ + Schlauch+ 3D Druck):

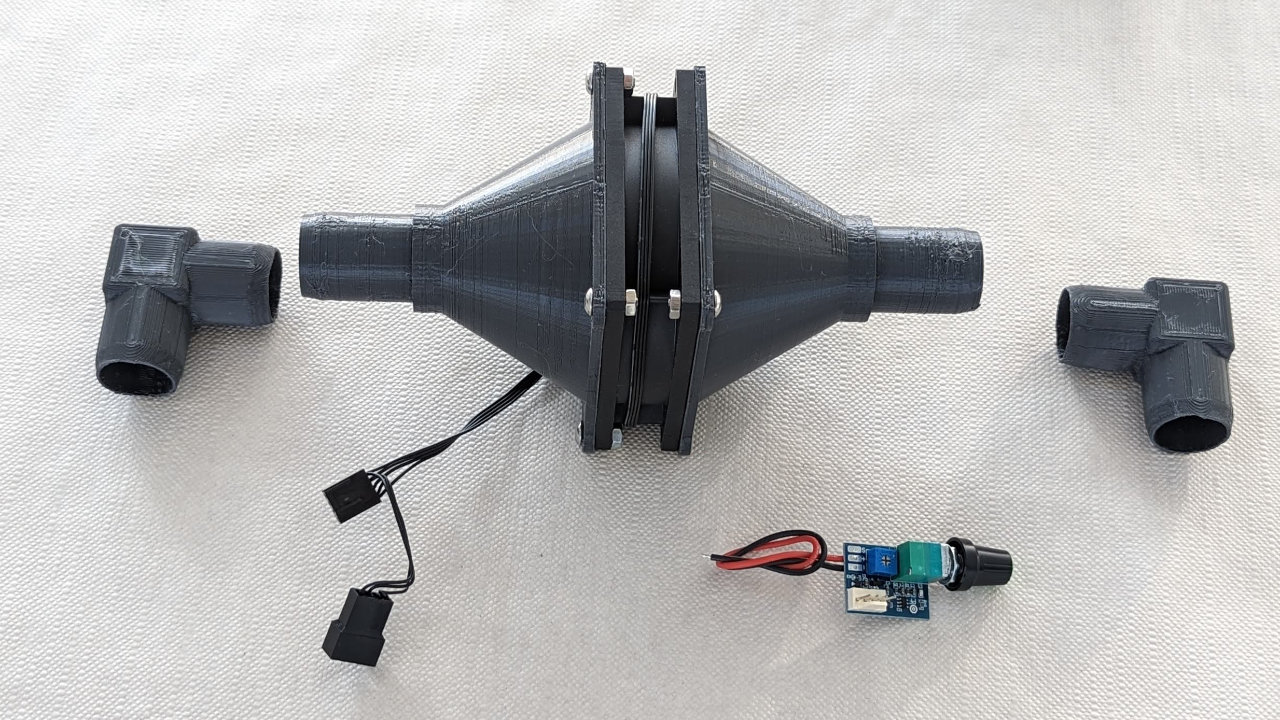

- Lüfter. So 10-15€. Bevorzugt ein PWM Modell der dann 4 Anschlusspins bietet (+,-, PWM-Eingang um die Geschwindigkeit zu regeln, das Tacho-Ausgangssignal wird hier nicht benötigt)

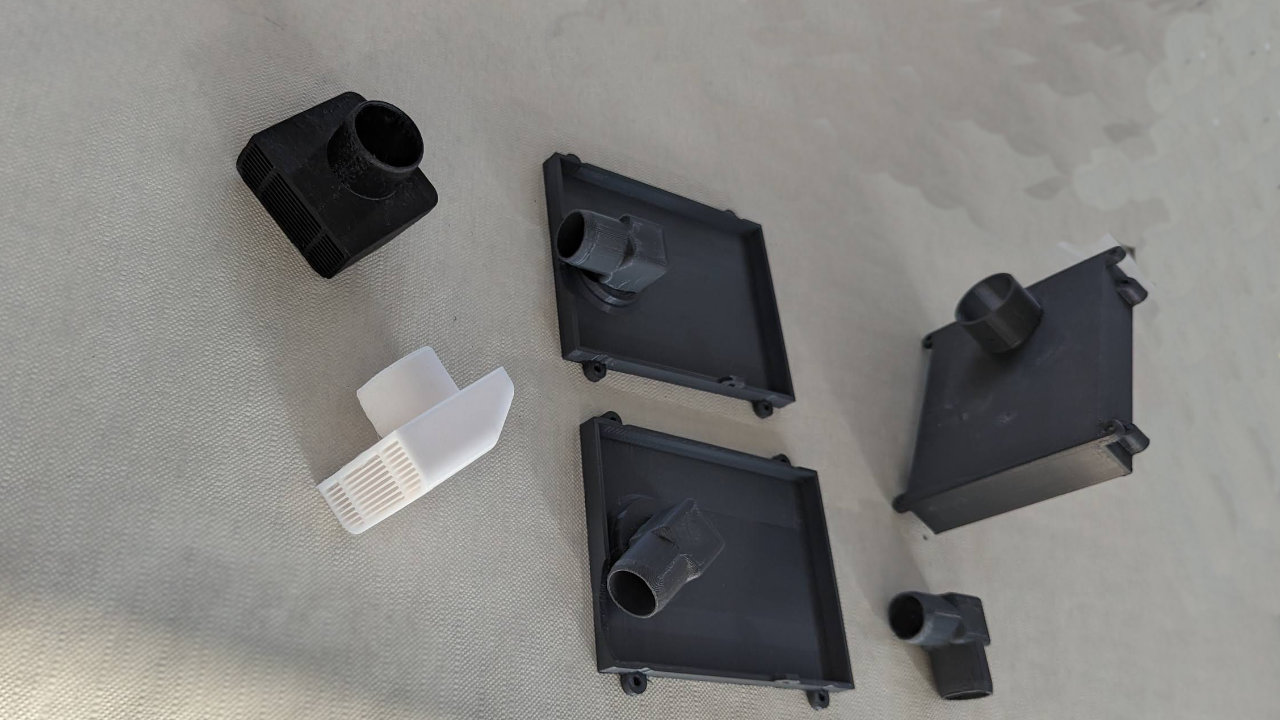

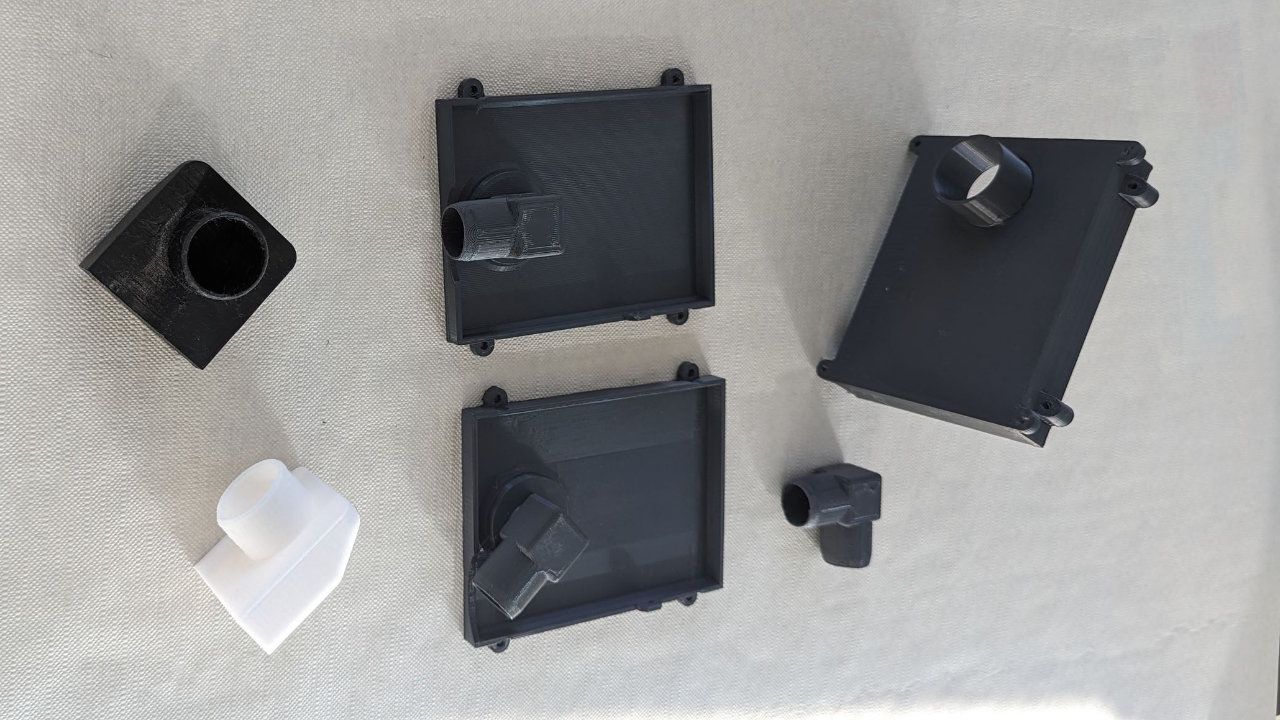

- 2* Übergang vom Lüfter auf dem 25mm Schlauch ( Druckdatei )
- Drehzahlregler. Ab 4€. PWM Steuerung z.B. „DC12V manual Four-Wire PWM Fan Speed Controller“ bei Aliexpress.

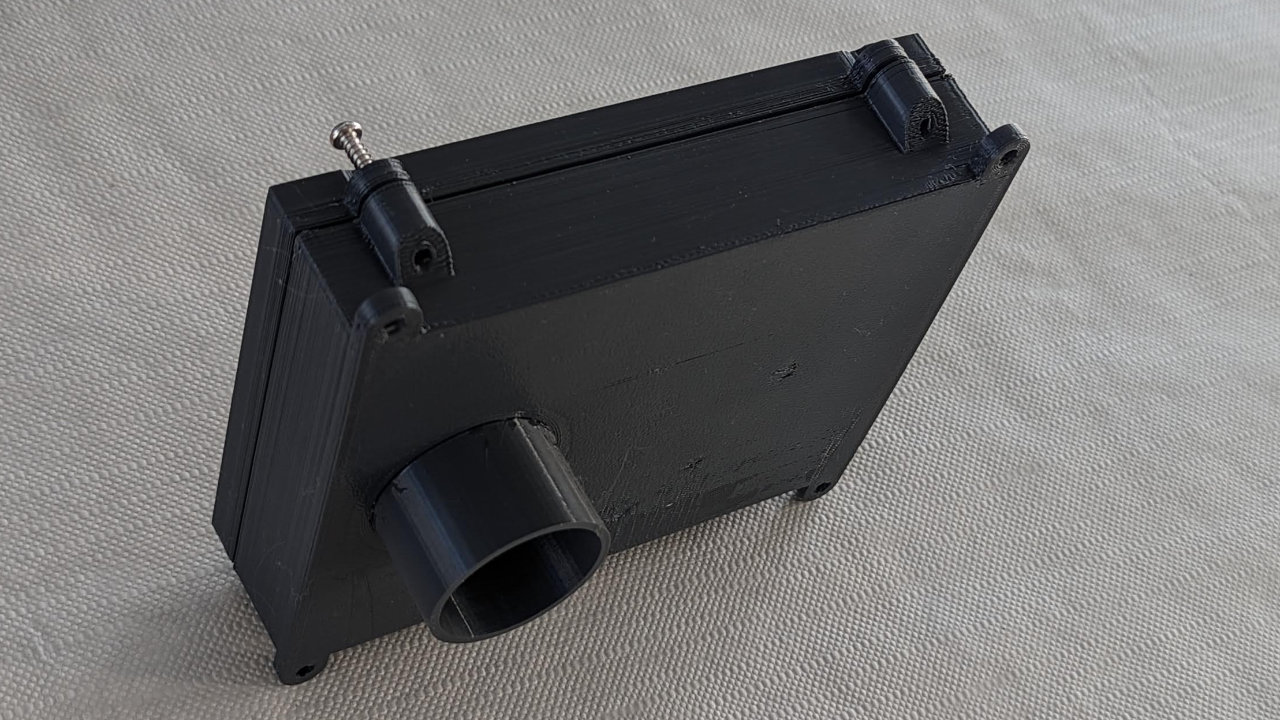

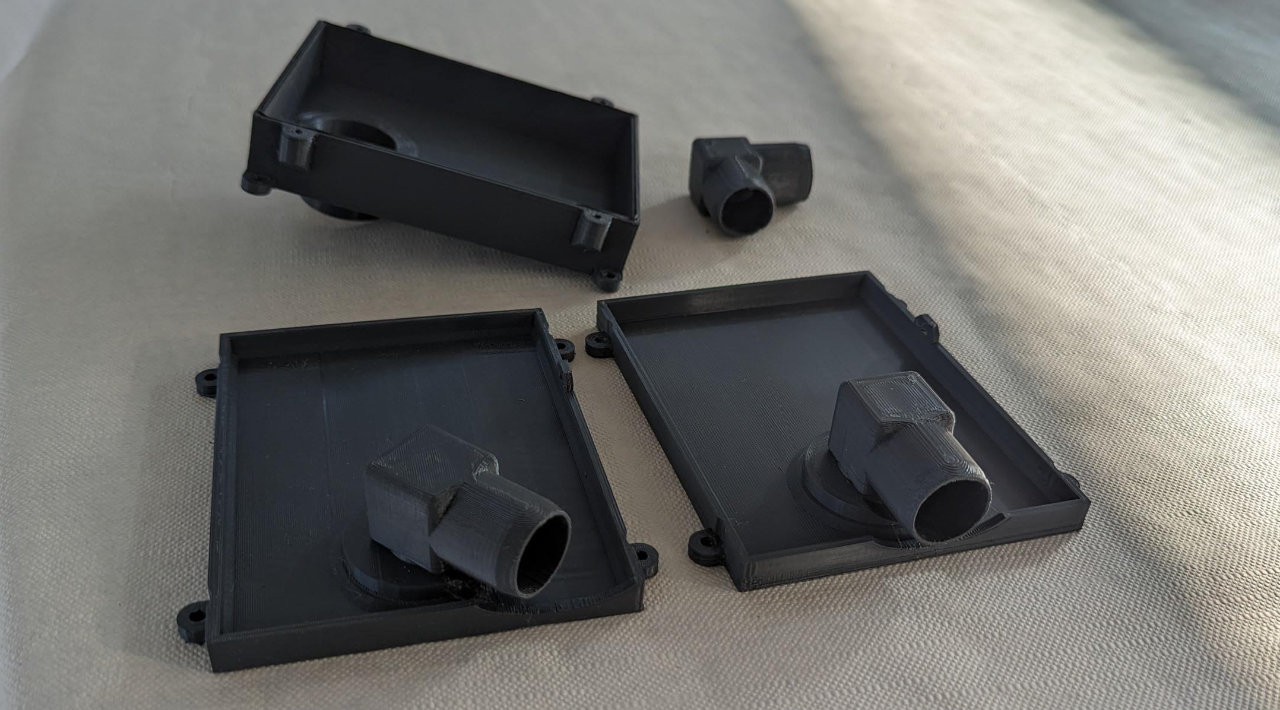

Alternativ für 2-3 Pin Lüfter ein Regler der in Versorgungsspannung eingreift: „Niederspannungs Motor Drehzahlregler„. Achtung: Hier wird direkt die Versorgungsspannung des Motor verändert. Somit ist der Betrieb unzuverlässiger. Auch wenn in beiden Fällen die Abkürzung PWM verwendet wird. - Durchführung nach außen, z.B. von SOG, oder ( als 3D Druck. Angepasster Deckel und Kasten mit Rohr aus der Vorlage von Daschenberg)

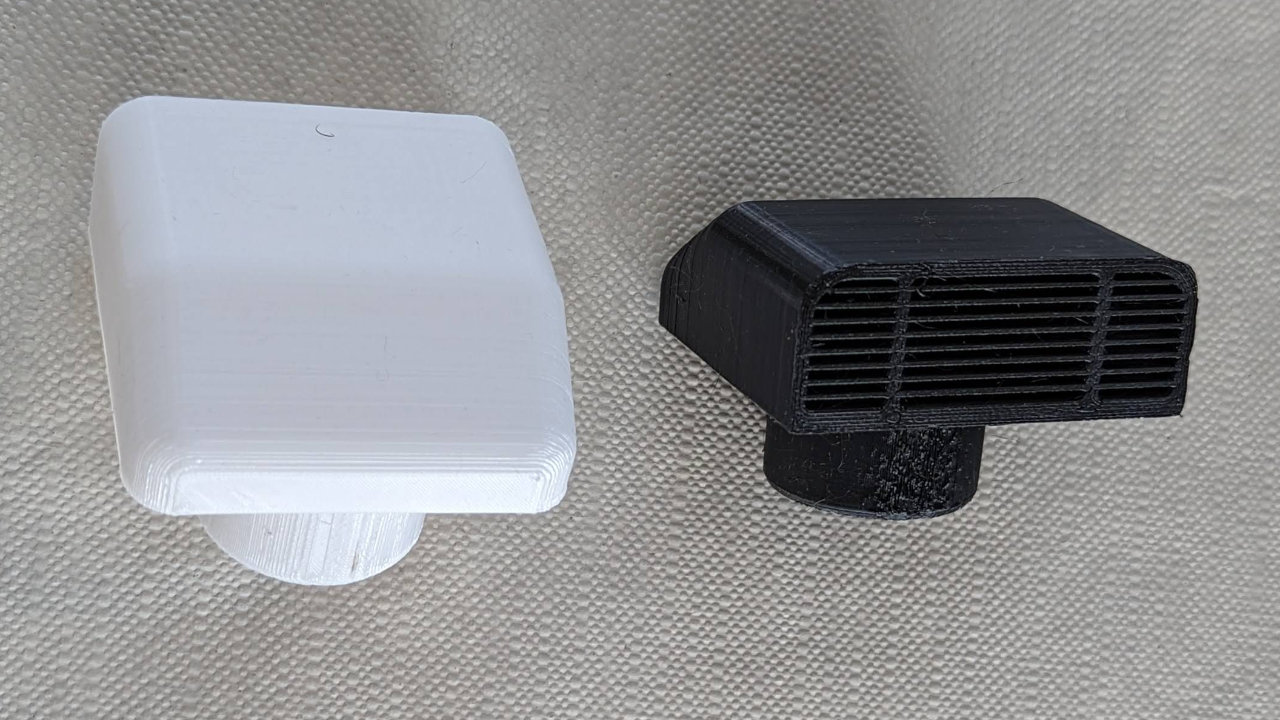

- Lüftungsauslass / Außenabdeckung ( Druckdatei )
- Luftschlauch ~25mm
- Optional: 90 Grad Winkelstücke für den Luftschlauch ( z.B. von Autanchaich )
- Optional: Schalter zum ein / Ausschalten, Reed-kontakt+Magnet zum Automatisierten Power-Lüften (Wird noch präzisiert)
- Optional Sensorik für den Füllstand des Flüssigkeitsbehälters (Wird noch präzisiert)
Übrigens: Alle Teile für den 3D Druck gibt es hier: https://github.com/ranseyer/Camper-Toilet-Ventilation
Ich bin noch am überlegen ob ich die Teile noch bei Thingiverse veröffentliche oder gleich bei Printables von Prusa…
